نصب جک ریلی (کشویی)

نصب جک ریلی برای دربهایی است که جای باز شدن ندارند

در جک ریلی یا کشویی، درب دیگر حول لولا نمی‌چرخد بلکه روی یک ریل کف به پهلو سُر می‌خورد. موتور کنار مسیر ثابت می‌شود و از طریق یک چرخ‌دنده که با شانه‌دندهٔ روی درب درگیر است، لنگه را می‌کشد. نصب جک ریلی وقتی انتخاب درستی است که فضای جلوی درب برای باز شدن لنگه‌ها وجود نداشته باشد یا دهانهٔ ورودی از توان جک بازویی بیشتر باشد.

مزیت اصلی‌اش را ساده بگویم: در جک ریلی، وزن درب روی چرخ‌ها می‌افتد نه روی موتور. برای همین است که دهانه‌های ۶ متری و دربهای بالای ۶۰۰ کیلوگرم عملاً فقط با این راهکار برقی می‌شوند.

شرط اول: مسیر ریل باید سالم باشد

هر ایرادی که در ریل و چرخ‌ها وجود داشته باشد، بعد از برقی‌شدن چند برابر خودش را نشان می‌دهد. آدم به‌طور طبیعی درب سنگین را آرام هل می‌دهد، ولی موتور همیشه با یک سرعت و یک نیرو کار می‌کند.

• ریل باید تراز باشد. شیب حتی یک درصد باعث می‌شود درب در حالت خلاص خودش حرکت کند.
• داخل ریل نباید سنگ‌ریزه و آشغال جمع شود. ریل U شکل روباز در حیاط‌های خاکی مدام گیر می‌کند.
• چرخ‌های ساییده یا بلبرینگ خشک باید پیش از نصب تعویض شوند.
• راهنمای بالایی باید لنگه را عمود نگه دارد. درب لق در باد از ریل خارج می‌شود.
• در انتهای مسیر، استاپر مکانیکی لازم است تا درب در صورت خطای برد از ریل بیرون نزند.

شانه‌دنده؛ قطعه‌ای که کیفیت نصب را لو می‌دهد

شانه‌دنده نواری دندانه‌دار است که در طول درب جوش یا پیچ می‌شود و نیروی موتور از همین‌جا منتقل می‌گردد. سه چیز در نصبش تعیین‌کننده است. اول اینکه قطعات پشت سر هم باید کاملاً هم‌راستا باشند، طوری که فاصلهٔ دندانه‌ها در محل اتصال دو قطعه با بقیهٔ مسیر فرقی نکند. دوم اینکه بین دندانهٔ شانه و چرخ‌دندهٔ موتور حدود یک تا دو میلی‌متر لقی بماند، نه چسبیده و نه شل. سوم اینکه شانه در تمام طول مسیر در یک تراز افقی باشد. رعایت‌نشدن هرکدام، خودش را با صدای فلزی و پریدن دندانه نشان می‌دهد. جنس شانه هم مهم است: مدل نایلونی برای دربهای سبک قابل قبول است ولی روی درب سنگین عمر کوتاهی دارد.

موتور را از روی وزن درب انتخاب کنید

یک قاعدهٔ عملی: عدد روی جعبه را سقف مطلق ندانید. برای دربی که روزانه بیش از ۳۰ بار کار می‌کند، یک رده بالاتر از وزن واقعی درب بگیرید تا موتور همیشه زیر ظرفیت کار کند.

مراحل اجرا

1. بازدید مسیر ریل، وزن‌گیری درب و بررسی شیب و زهکشی محل.
2. اصلاح ریل و تعویض چرخ‌های فرسوده.
3. اجرای فونداسیون یا صفحهٔ زیرکار برای موتور. پایهٔ لرزان، عامل اصلی پریدن دندانه است.
4. نصب موتور، تنظیم ارتفاع نسبت به شانه‌دنده و جاگذاری شانه در طول درب.
5. نصب لیمیت‌سوییچ یا آهنربای توقف در دو انتهای مسیر.
6. سیم‌کشی برد، چشمی ایمنی و فلاشر و سپس ثبت مسیر و تنظیم نیرو.
7. تست با مانع و تحویل به همراه آموزش کار با خلاص‌کن.

فونداسیون؛ کاری که زیر موتور انجام می‌شود و کسی نمی‌بیند

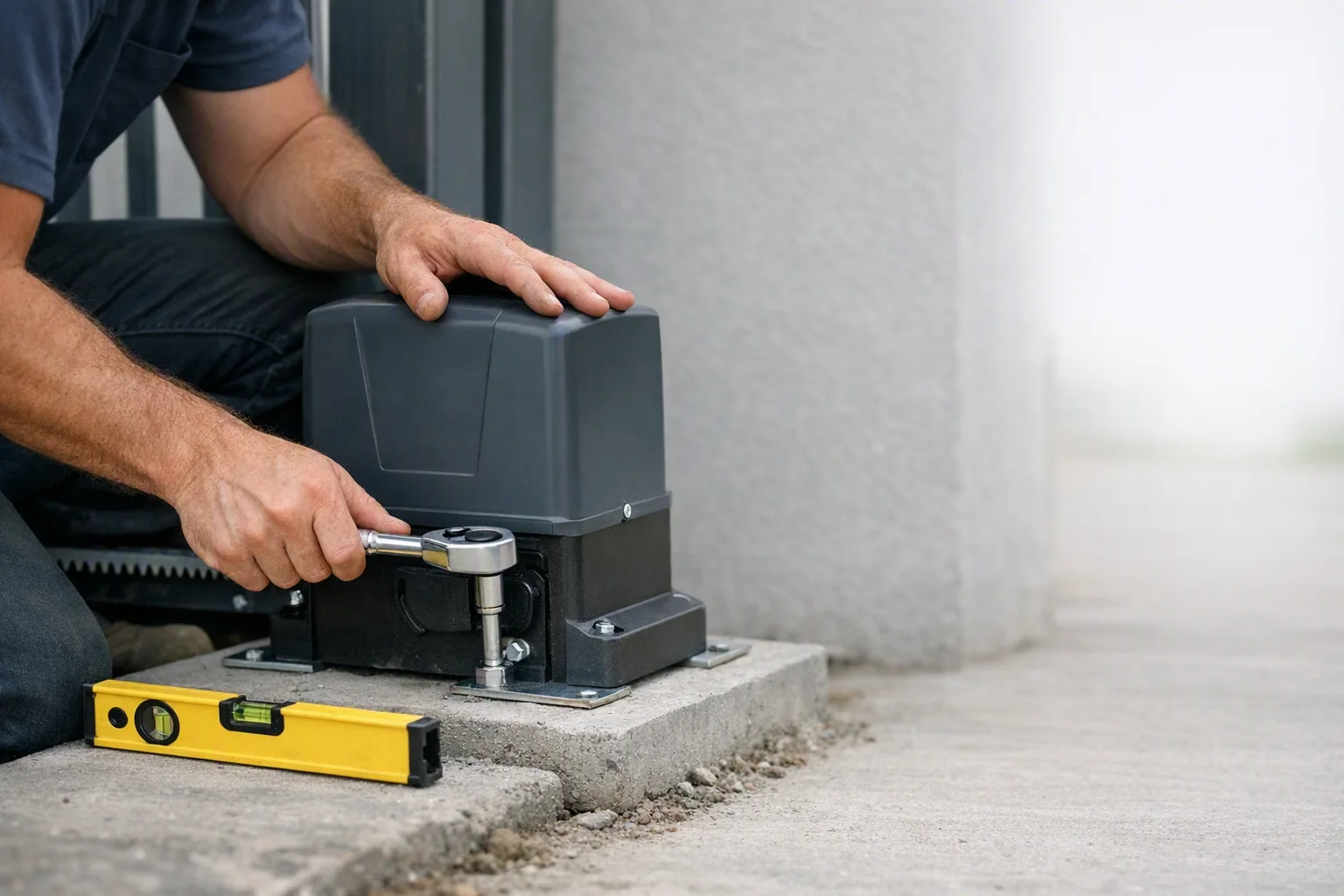

موتور ریلی روی یک صفحهٔ فلزی می‌نشیند و آن صفحه روی یک پی بتنی. اگر این پی درست اجرا نشود، همهٔ تنظیم‌های بعدی به‌تدریج به هم می‌ریزند و کسی هم نمی‌فهمد چرا.

ابعاد معمول برای یک موتور خانگی حدود ۴۰ در ۳۰ سانتی‌متر با عمق ۳۰ سانتی‌متر است و برای مدل‌های سنگین‌تر بیشتر می‌شود. مهم‌تر از ابعاد، دو چیز دیگر است. اول اینکه سطح بالایی کاملاً تراز و هم‌سطح با ریل باشد، و دوم اینکه لولهٔ عبور کابل پیش از بتن‌ریزی کار گذاشته شود.

ارتفاع پی هم دقیق است و حدس‌زدنی نیست. چرخ‌دندهٔ خروجی موتور باید طوری بنشیند که با شانه‌دندهٔ روی درب یک تا دو میلی‌متر لقی داشته باشد. اگر پی چند سانتی‌متر بلندتر یا کوتاه‌تر ریخته شود، این لقی قابل جبران نیست و کار باید از اول انجام شود.

سیستم تشخیص انتهای مسیر؛ سه روش و تفاوتشان

درب کشویی باید بداند کجا بایستد. سه راه برای این کار وجود دارد و انتخاب بین آن‌ها روی دقت و دوام اثر مستقیم می‌گذارد.

در هر سه روش، وجود استاپ فیزیکی در دو انتهای ریل الزامی است. استاپ یعنی درب حتی اگر برد اشتباه کند، از ریل بیرون نمی‌زند. ورودی‌هایی که استاپ ندارند، دیر یا زود لنگه‌شان از ریل خارج می‌شود.

درب معلق یا روی ریل زمینی؛ کدام برای شما

دو نوع درب کشویی وجود دارد و مسیر نصب هرکدام متفاوت است. درب ریل‌زمینی روی چرخ‌هایی حرکت می‌کند که داخل ریل کف می‌افتند. ارزان‌تر است و برای عرض‌های زیاد هم جواب می‌دهد، ولی ریل کف مدام پر از سنگ‌ریزه، برگ و یخ می‌شود.

درب معلق از یک تیر بالایی آویزان است و اصلاً با کف تماس ندارد. مشکل ریل کثیف را ندارد و در ورودی‌های شیب‌دار یا مناطق برف‌گیر انتخاب بهتری است، ولی به یک سازهٔ بالایی مقاوم نیاز دارد و هزینهٔ اجرایش بیشتر است.

از نظر جک تفاوتی نمی‌کند و هر دو با همان موتور ریلی کار می‌کنند. تفاوت در محل نصب شانه‌دنده و در نیرویی است که برای شروع حرکت لازم می‌شود.

سه اشتباه رایج که بعداً گران تمام می‌شود

اولی نصب موتور روی کف بدون فونداسیون است. با گذشت زمان پایه نشست می‌کند و ارتفاع چرخ‌دنده نسبت به شانه به هم می‌خورد. دومی صرف‌نظر کردن از استاپر انتهایی به این بهانه که برد خودش متوقف می‌کند. روزی که لیمیت خطا بدهد، درب از ریل بیرون می‌زند و هزینه‌اش با هیچ استاپری قابل مقایسه نیست.

سومی هم بی‌توجهی به آبگرفتگی محل موتور است. جک ریلی معمولاً روی کف حیاط می‌نشیند و اگر مسیر آب باران به سمتش باشد، رطوبت از پایین وارد محفظه می‌شود. یک شیب‌بندی سادهٔ چند سانتی‌متری این مشکل را برای همیشه حل می‌کند.

عرض بازشو و طول ریل؛ دو عددی که با هم اشتباه گرفته می‌شوند

وقتی می‌گویید ورودی من چهار متر است، هنوز نصف اطلاعات را داده‌اید. درب کشویی برای باز شدن به فضایی کنار بازشو نیاز دارد که دست‌کم به‌اندازهٔ خود عرض بازشو باشد، به‌علاوهٔ حدود نیم‌متر برای موتور و مسیر جمع‌شدن.

یعنی برای ورودی چهارمتری، باید حدود چهار و نیم متر دیوار آزاد در یک سمت داشته باشید. اگر این فضا نیست، سه راه پیش رو دارید: درب دو تکه که هر تکه به یک سمت جمع می‌شود، درب تلسکوپی که دو لنگه روی هم می‌روند، یا رفتن سراغ راهکار بازویی اگر لنگه‌ها جای باز شدن داشته باشند.

شیب مسیر هم مهم است. ریل کشویی باید افقی باشد و اگر کوچه شیب داشته باشد، یا ریل باید تراز اجرا شود یا سراغ درب معلق بروید. جک ریلی روی مسیر شیب‌دار، در جهت سربالایی همیشه در حداکثر توان کار می‌کند.

تحویل کار؛ چه چیزی را خودتان تست کنید

• درب را در میانهٔ مسیر متوقف کنید و با دست هل بدهید. نباید آزادانه سُر بخورد.
• یک جسم را جلوی درب بگذارید و ببندید. باید متوقف شود یا برگردد.
• لقی شانه‌دنده را با گذاشتن یک کاغذ بین دنده‌ها بسنجید. کاغذ باید با کمی مقاومت رد شود.
• درب را در حالت خلاص با دست حرکت دهید. باید با نیروی یک نفر جابه‌جا شود.
• استاپ‌های دو انتها را نگاه کنید. هر دو باید محکم و در جای درست باشند.

اگر یکی از این پنج مورد جواب نداد، کار هنوز تمام نشده است. رفع همان‌جا انجام می‌شود و بخشی از تنظیم و کالیبراسیون به حساب می‌آید، نه هزینهٔ اضافه.

چه چیزهایی جدا از خود موتور باید حساب شوند

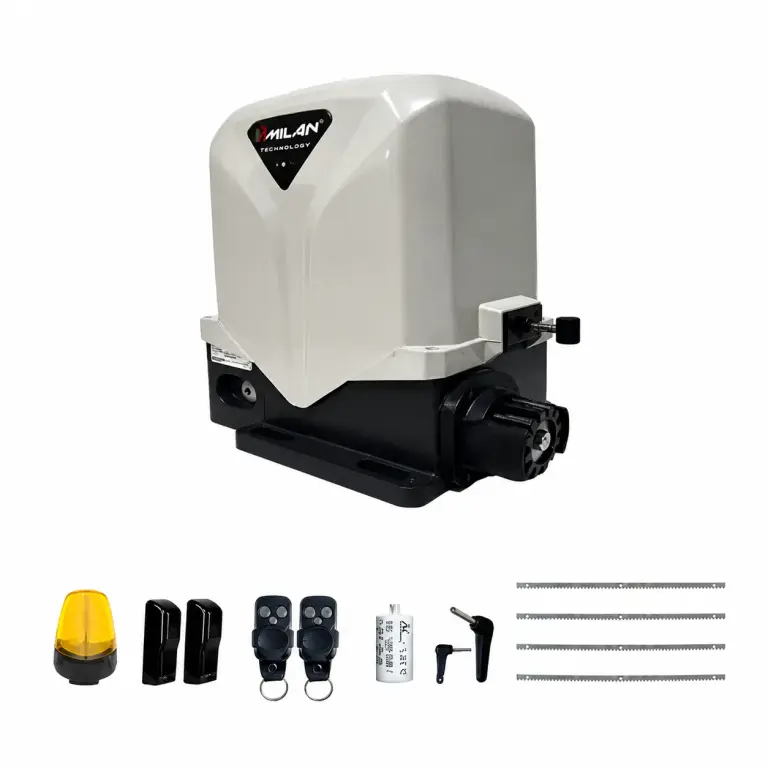

پکیج جک ریلی معمولاً موتور، برد، دو ریموت و گاهی چشمی دارد. اما چند قلم دیگر هم لازم است که در جعبه نیستند و بهتر است از اول در بودجه دیده شوند.

• شانه‌دنده به‌اندازهٔ عرض درب به‌علاوهٔ حدود نیم‌متر. این قطعه معمولاً متری فروخته می‌شود و جزو پکیج نیست.
• ریل کف یا تیر بالایی، اگر درب فعلی روی مسیر استانداردی حرکت نمی‌کند.
• استاپ‌های دو انتها و زبانه‌های لیمیت.
• فلاشر هشدار برای ورودی‌هایی که به معبر عمومی باز می‌شوند.
• باتری پشتیبان اگر نمی‌خواهید در قطعی برق پشت درب بمانید.
• لوله و کابل برق تا تابلو، که در ورودی‌های دور از تابلو رقم قابل توجهی می‌شود.

یک نکتهٔ خرید هم اضافه کنم. شانه‌دندهٔ ارزان با ضخامت کم، خیلی زودتر از موتور تمام می‌شود. اگر قرار است روی یک قلم صرفه‌جویی نکنید، همین است. جزئیات بیشتر در هزینه و مراحل نصب آمده و برای انتخاب مدل، راهنمای انتخاب بر اساس وزن و عرض کمک می‌کند. نمای کلی خدمات نصب هم در نصب جک برقی پارکینگ آمده است.

هزینه، زمان و قدم بعدی

نصب استاندارد یک جک ریلی معمولاً یک روز کاری وقت می‌برد و اگر فونداسیون تازه اجرا شود، تحویل نهایی به روز دوم می‌افتد. مدل‌های موجود در بخش جک ریلی درب پارکینگ فهرست شده‌اند و برای انتخاب بین دو راهکار، تفاوت جک بازویی و ریلی کار را روشن می‌کند.

اگر ورودی شما دولنگه است و فضای باز شدن دارد، احتمالاً نصب جک بازویی ارزان‌تر تمام می‌شود. برای دربهای بسیار سنگین صنعتی هم جک هیدرولیک گزینهٔ بادوام‌تری است. پس از نصب، هر صدای فلزی تازه را جدی بگیرید، چون در سیستم ریلی معمولاً اولین نشانهٔ به‌هم‌خوردن تنظیم شانه‌دنده است.
