نصب جک زیرزمینی پارکینگ FAAC 770N در الهیه تهران
گالری پروژه
دسته را بکشید (یا با فلش کیبورد حرکت دهید) تا قبل و بعد را مقایسه کنید
شرح کامل پروژه
نصب جک زیرزمینی پارکینگ راهکاری است که در آن کل موتور و مکانیزم زیر سطح کف و داخل یک جعبهٔ گالوانیزه پنهان میشود تا نمای درب دستنخورده بماند. در این پروژه، مالک یک ویلای بازسازیشده در الهیه تهران درب دولنگهٔ چوبی-فلزی سنگینی داشت و نمیخواست هیچ بازو یا موتوری در نما دیده شود. مشکل اصلی اما زهکشی بود: کف حیاط تازه سنگفرش شده بود و آب باران دقیقاً کنار درب جمع میشد. با اجرای دو چالهٔ زهکشیشده و کیت FAAC 770N، درب حالا در ۱۶ ثانیه تا ۱۰۵ درجه باز میشود و آب روی مکانیزم نمیماند. کل پروژه در دو روز کاری اجرا شد و هیچ قطعهای از مجموعه در نمای درب دیده نمیشود.
چرا نصب جک زیرزمینی پارکینگ اینجا انتخاب درست بود؟
در نماهای کلاسیک و ویلایی، بازوی جک روی درب یک عنصر بصری اضافه است که کل طراحی را میشکند. از طرفی مسیر ورودی این ویلا عرض کافی برای بازوی مفصلی نداشت. جک زیرسطحی هر دو مسئله را همزمان حل کرد، به شرطی که مسئلهٔ آب حل میشد.
مراحل اجرا در محل

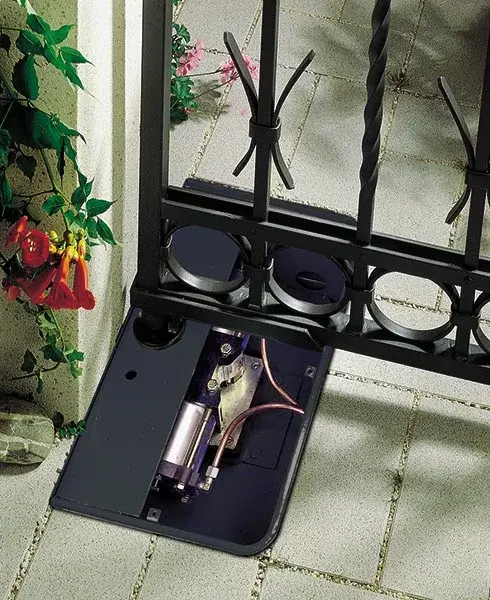

۱. چالهکنی و اجرای زهکش
دو چاله با ابعاد جعبهٔ استاندارد اجرا و کف هر کدام با لولهٔ ۶۳ میلیمتری به چاه حیاط وصل شد. جعبهها با شیب ملایم به سمت زهکش کار گذاشته شدند.

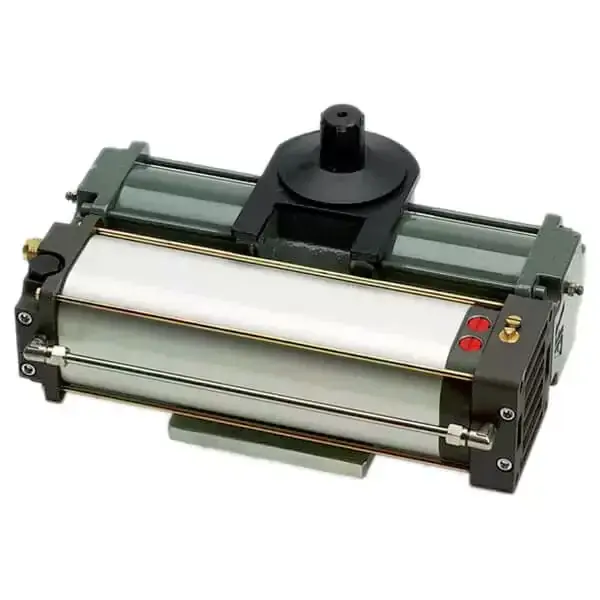

۲. نصب موتور و مکانیزم اهرمی
موتورها داخل جعبهها بسته و بازوی اتصال به لنگهها تراز شد. زاویهٔ باز شدن روی ۱۰۵ درجه تنظیم شد تا لنگهها به دیوار جانبی نخورند.
۳. همترازی درپوش و ترمیم سنگفرش
درپوشهای گالوانیزه دقیقاً همتراز سنگفرش بسته شدند تا زیر پای عابر و چرخ خودرو برجستگی حس نشود. لبههای سنگفرش هم دوباره بندکشی شد.
تست نهایی و تحویل
روی درپوشها آب مستقیم ریخته شد و در کمتر از ۴۰ ثانیه کاملاً تخلیه شد؛ همان تستی که خیال مالک را از فصل بارندگی راحت کرد. درب هم در ۱۶ ثانیه کاملاً باز میشود و هیچ قطعهای در نما دیده نمیشود.
نکتههایی که پیش از تصمیم بدانید
پیش از هر برآوردی، مسیر تأسیسات زیر درب را بررسی کنید؛ وجود لولهٔ آب یا فاضلاب در همان نقطه، کل پروژه را منتفی میکند. اگر چالهکنی ممکن نیست، نصب جک بازویی مفصلی جایگزین درستی است و برای دربهای کشویی نصب جک ریلی کشویی را ببینید.
نگهداری بعد از نصب
برای این ویلا یک بازدید سالانه پیش از فصل بارندگی تعریف شد که شامل بازرسی مسیر زهکش و گریسکاری مکانیزم است. شرح این برنامه در قرارداد نگهداری جک پارکینگ آمده و پروژههای مشابه در فهرست نمونه کارهای انجامشده قابل مرور است.
فرایند انجام کار
- ۱
مشکل و چالش
مالک یک ویلای بازسازیشده در الهیه، درب چوبی-فلزی دولنگهٔ سنگینی داشت و بههیچوجه نمیخواست موتور یا بازو در نمای درب دیده شود. علاوه بر آن، کف حیاط سنگفرش تازه اجرا شده بود و آب باران در گوشهٔ نزدیک درب جمع میشد. نصب یک جک زیرسطحی بدون زهکشی درست، در اولین بارندگی سنگین به آبگرفتگی موتور ختم میشد.
- ۲
راهحل اجراشده
دو چاله با ابعاد استاندارد جعبهٔ FAAC 770N اجرا و کف هر کدام به یک لولهٔ زهکش ۶۳ میلیمتری متصل شد که به چاه حیاط میریزد. جعبههای گالوانیزه با شیب ملایم به سمت زهکش کار گذاشته شدند تا آب هیچوقت روی مکانیزم نایستد. سپس مکانیزم اهرمی نصب، زاویهٔ باز شدن روی ۱۰۵ درجه تنظیم و درپوشها دقیقاً همتراز با سنگفرش بسته شد.
- ۳
نتیجهٔ نهایی
درب کاملاً بدون هیچ قطعهٔ قابلرؤیت در نما کار میکند و هر دو لنگه در ۱۶ ثانیه تا ۱۰۵ درجه باز میشوند. تست آبریزی مستقیم روی درپوش نشان داد آب در کمتر از ۴۰ ثانیه کاملاً تخلیه میشود. کل پروژه در دو روز کاری و مجموعاً ۴۷۰ دقیقه اجرا و ۲۴ ماه ضمانت کتبی صادر شد.
قطعات، هزینه و گارانتی
| قطعه / خدمت | برند | تعداد | توضیح |
|---|---|---|---|
| کیت جک زیرسطحی 770N | FAAC | ۲ | موتور، جعبهٔ گالوانیزه و مکانیزم اهرمی |
| لولهٔ زهکش ۶۳ میلیمتری | متفرقه | ۹ متر | اتصال کف هر دو چاله به چاه حیاط |
| برد مدارفرمان و فلاشر | FAAC | ۱ ست | نصب داخل تابلوی ضدآب کنار درب |
| اجرت چالهکنی، بتن و زهکشی | — | ۲ نقطه | شامل ترمیم سنگفرش و همترازی درپوش |
- کیت جک زیرسطحی 770NFAAC · تعداد ۲
موتور، جعبهٔ گالوانیزه و مکانیزم اهرمی
- لولهٔ زهکش ۶۳ میلیمتریمتفرقه · تعداد ۹ متر
اتصال کف هر دو چاله به چاه حیاط
- برد مدارفرمان و فلاشرFAAC · تعداد ۱ ست
نصب داخل تابلوی ضدآب کنار درب
- اجرت چالهکنی، بتن و زهکشی— · تعداد ۲ نقطه
شامل ترمیم سنگفرش و همترازی درپوش
هزینهٔ اعلامشده مربوط به همین پروژه و تاریخ انجام آن است؛ برای پروژهٔ شما بعد از بازدید رایگان و عیبیابی، قیمت دقیق اعلام میشود.
