نصب جک ریلی پارکینگ پرشین پاور در شهرک غرب تهران
گالری پروژه
دسته را بکشید (یا با فلش کیبورد حرکت دهید) تا قبل و بعد را مقایسه کنید
شرح کامل پروژه
نصب جک ریلی پارکینگ کاری است که پیش از بستن موتور، با بازبینی ریل و چرخهای درب کشویی شروع میشود. در این پروژه، یک ساختمان تجاری-مسکونی در شهرک غرب تهران درب کشویی فلزی ۱۴۵۰ کیلوگرمی داشت که نگهبان هر بار آن را دستی هل میداد. ریل قدیمی در دو نقطه موج برداشته بود و چرخها هنگام عبور میپریدند. اگر موتور روی همان ریل بسته میشد، شانه دنده و گیربکس در کمتر از یک سال از بین میرفتند. بنابراین اول ریل نو روی خط تراز لیزری جوش شد و سپس موتور پرشین پاور ۲۰۰۰ کیلوگرمی روی فونداسیون بتنی مستقل نشست.
چرا نصب جک ریلی پارکینگ با تعویض ریل شروع شد؟
موتور ریلی نیرویش را از درگیری پینیون با شانه دنده میگیرد و این درگیری فقط وقتی سالم میماند که درب در کل مسیر روی یک خط بماند. هر پرش چرخ، یک ضربهٔ ناگهانی به دنده وارد میکند. تعویض هفت متر ریل، کمتر از یکسوم قیمت موتور هزینه داشت و عمر کل سیستم را تضمین کرد.
مراحل اجرا در محل
۱. برداشتن ریل قدیمی و تراز کردن مسیر
ریل موجدار برش خورد و مسیر با تراز لیزری خطکشی شد. نقاط جوش هر ۴۰ سانتیمتر اجرا شد تا ریل زیر بار سنگین جابهجا نشود.
۲. اجرای فونداسیون و نصب موتور
موتور روی صفحهٔ فلزی با پیچهای قابل تنظیم بسته شد تا ارتفاع پینیون دقیقاً با شانه دنده همتراز شود. این قابلیت تنظیم، کار سرویسهای آینده را هم ساده میکند.
۳. نصب شانه دنده و ایمنسازی مسیر

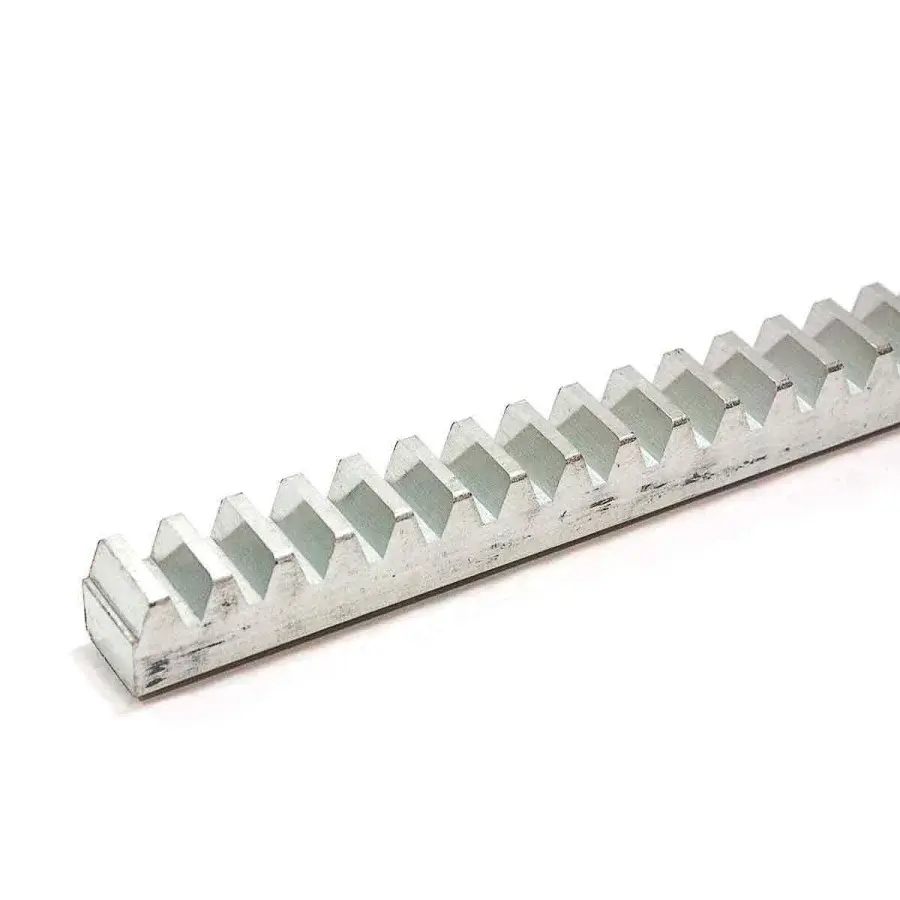

شانه دندهٔ گالوانیزه ۲۰ میلیمتری با فاصلهٔ یک میلیمتر از پینیون بسته شد. چشمی ایمنی، فلاشر و استاپ مکانیکی ابتدا و انتهای مسیر هم نصب و تست شدند.
تحویل و اعداد نهایی
درب در ۱۸ ثانیه کاملاً باز میشود و در کل مسیر هیچ لرزش یا پرشی ندارد. جریان مصرفی موتور در حالت کاری روی ۲٫۹ آمپر تثبیت شد؛ عددی که نشان میدهد درگیری دندهها سالم است و موتور تحت فشار اضافی کار نمیکند.
نکتههایی که پیش از سفارش بدانید
وزن دقیق درب را از سازندهٔ آن بپرسید یا با باسکول تخمین بزنید؛ انتخاب موتور بر اساس حدس، رایجترین خطای این کار است. اگر درب شما لولایی و دولنگه است، نصب جک بازویی درب دولنگه گزینهٔ درست است و برای پارکینگهای بدون فضای کنار درب، نصب جک زیرزمینی را ببینید.
نگهداری بعد از نصب
هر شش ماه فاصلهٔ پینیون و شانه، سفتی پیچهای ریل و تمیزی مسیر چرخها باید بررسی شود. برنامهٔ کامل این بازدیدها در قرارداد نگهداری سالانهٔ جک پارکینگ آمده است و پروژههای دیگر ما در فهرست نمونه کارهای انجامشده قابل مرور است.
فرایند انجام کار
- ۱
مشکل و چالش
یک ساختمان تجاری-مسکونی در شهرک غرب، درب کشویی فلزی ۱۴۵۰ کیلوگرمی داشت که با هل دادن دستی نگهبان باز میشد. ریل قدیمی در دو نقطه موج برداشته بود و چرخها هنگام عبور از آنها میپریدند. نصب جک روی چنین ریلی، در کمتر از یک سال به شکستن شانه دنده و سوختن گیربکس ختم میشد.
- ۲
راهحل اجراشده
پیش از هر کاری ریل قدیمی برداشته شد و ریل نو روی خط تراز لیزری با فاصلهٔ استاندارد جوش شد تا هیچ نقطهٔ پرش باقی نماند. موتور پرشین پاور ۲۰۰۰ کیلوگرمی روی یک فونداسیون بتنی مستقل و با قابلیت تنظیم ارتفاع نصب شد. سپس شانه دندهٔ ۲۰ میلیمتری با فاصلهٔ یکمیلیمتری از پینیون بسته و کل مسیر با چشمی، فلاشر و استاپ مکانیکی ایمنسازی شد.
- ۳
نتیجهٔ نهایی
درب کشویی حالا در ۱۸ ثانیه کاملاً باز میشود و لرزش یا پرش چرخ در کل مسیر دیده نمیشود. مصرف جریان موتور در حالت کاری روی ۲٫۹ آمپر تثبیت شد که نشانهٔ درگیری سالم پینیون و شانه است. کل کار در یک روز کاری و ۳۲۰ دقیقه انجام و ۲۴ ماه ضمانت کتبی صادر شد.
قطعات، هزینه و گارانتی
| قطعه / خدمت | برند | تعداد | توضیح |
|---|---|---|---|

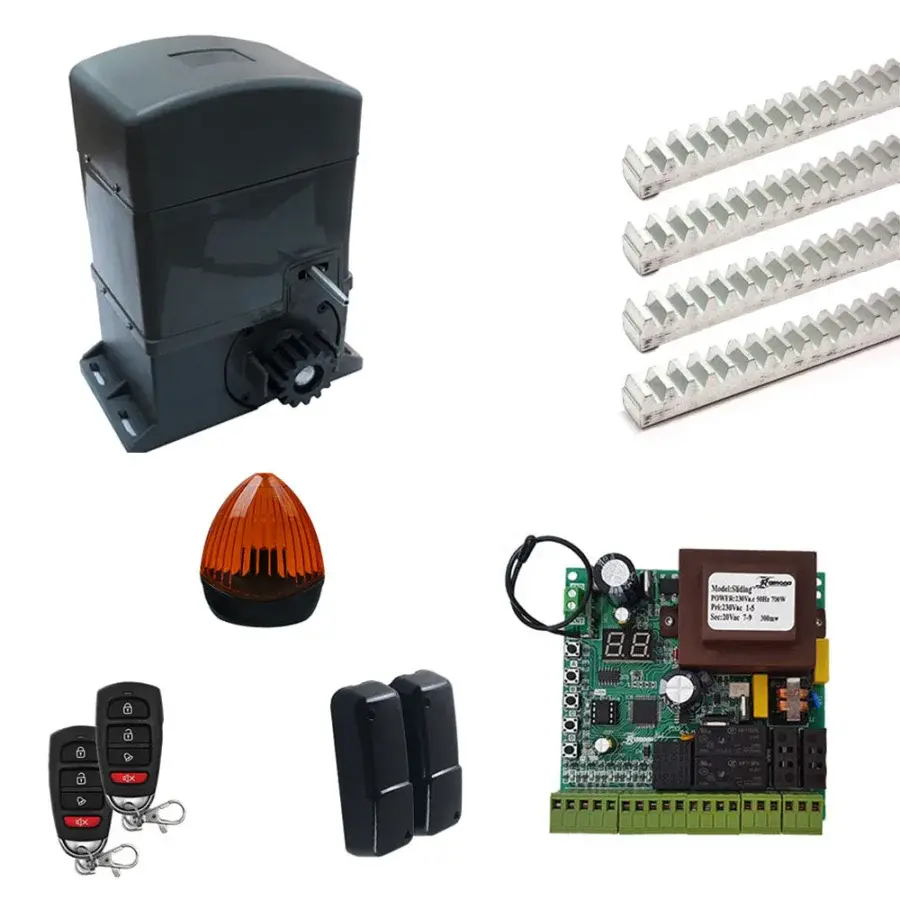

| موتور جک ریلی ۲۰۰۰ کیلوگرم | پرشین پاور | ۱ | همراه برد، دو ریموت و کلید آزادسازی |
| شانه دندهٔ گالوانیزه ۲۰ میلیمتری | متفرقه | ۶ متر | نصب با فاصلهٔ استاندارد یک میلیمتر از پینیون |
| ریل فلزی درب کشویی | متفرقه | ۷ متر | جایگزین ریل موجدار قبلی، جوش روی تراز لیزری |
| ست چشمی ایمنی، فلاشر و استاپ | پرشین پاور | ۱ ست | شامل استاپ مکانیکی ابتدا و انتهای مسیر |
- موتور جک ریلی ۲۰۰۰ کیلوگرمپرشین پاور · تعداد ۱
همراه برد، دو ریموت و کلید آزادسازی
- شانه دندهٔ گالوانیزه ۲۰ میلیمتریمتفرقه · تعداد ۶ متر
نصب با فاصلهٔ استاندارد یک میلیمتر از پینیون
- ریل فلزی درب کشوییمتفرقه · تعداد ۷ متر
جایگزین ریل موجدار قبلی، جوش روی تراز لیزری
- ست چشمی ایمنی، فلاشر و استاپپرشین پاور · تعداد ۱ ست
شامل استاپ مکانیکی ابتدا و انتهای مسیر
هزینهٔ اعلامشده مربوط به همین پروژه و تاریخ انجام آن است؛ برای پروژهٔ شما بعد از بازدید رایگان و عیبیابی، قیمت دقیق اعلام میشود.
